Тороидальный газовый баллон: маркировка, мультиклапан и проверка перед покупкой
Газовый баллон — самый ответственный узел ГБО: в нём под давлением хранится весь запас газа. Поэтому при выборе важны не только объём и размеры, но и маркировка, устройство мультиклапана и требования к установке — особенно если баллон покупают с рук или меняют отдельные детали.
В статье разобраны тороидальные баллоны для пропан-бутана: как читать их маркировку, из чего состоит мультиклапан, зачем нужна вентиляционная трубка и что проверить перед покупкой. Всё это пригодится тем, кто подбирает комплектующие ГБО для автомобилей: баллоны, выносные заправочные устройства и элементы вентиляции.
Почему тороидальный, а не цилиндрический

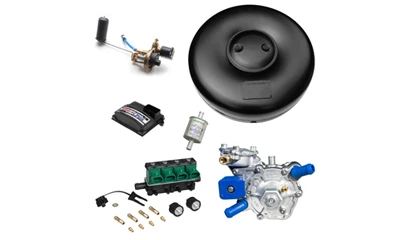

Тороидальный баллон по форме напоминает запасное колесо и ставится в его нишу. Багажник остаётся свободным, а центр тяжести — низким. Цилиндрический баллон при том же объёме обычно дешевле и проще в монтаже, но занимает часть багажного отсека или требует места под днищем.
- Тороидальный подходит для легковых автомобилей с нишей запасного колеса, если владелец готов возить запаску отдельно или использовать докатку.
- Цилиндрический выбирают для минивэнов, пикапов и коммерческого транспорта, где нужен большой запас газа.
- Тороид с внешним расположением ставят под днищем вместо запасного колеса на кронштейнах, если конструкция кузова это позволяет.
Как читать маркировку
Баллоны для сжиженного нефтяного газа (пропан-бутана) должны быть официально утверждены по Правилам ЕЭК ООН № 67, а основные параметры указываются на шильде:
| Параметр | Пример обозначения | Что означает |
|---|---|---|
| Размеры | 630 × 220 | Наружный диаметр и высота в миллиметрах. Диаметр должен соответствовать нише запасного колеса |
| Объём | 53 л | Номинальный (геометрический) объём. Заправлять можно не более 80 % от него |
| Угол мультиклапана | 0° или 30° | Наклон посадочного места мультиклапана; мультиклапан выбирают строго под этот угол |
| Знак официального утверждения | Буква E в круге с номером страны, 67R-01 и номер утверждения | Официальное утверждение по Правилам № 67; «01» — серия поправок |
| Испытательное давление | 3 МПа (30 бар) | Давление гидравлических испытаний на заводе |
| Дата изготовления и серийный номер | Месяц и год | От этой даты отсчитывается срок службы |
Ограничение заправки в 80 % — требование безопасности. Сжиженный газ при нагреве расширяется намного сильнее стали баллона, и паровая подушка защищает от резкого роста давления в жару.
Мультиклапан: что внутри
Мультиклапан объединяет в одном корпусе несколько устройств безопасности и управления. Типичный состав:
- Клапан-отсекатель заправки на 80 %, связанный с поплавком.
- Указатель уровня или датчик уровня для индикатора в салоне.
- Обратный клапан на линии заправки, не выпускающий газ назад.
- Скоростной клапан, который перекрывает расходную линию при резком росте расхода газа, например при обрыве трубки.
- Электромагнитный клапан, отсекающий подачу газа при остановке двигателя или выключенном зажигании.
- Ручные вентили для обслуживания.
- Предохранительный клапан и (или) плавкий термопредохранитель, сбрасывающие газ при опасном росте давления или перегреве баллона.
Мультиклапан подбирают по трём параметрам: типу баллона, его высоте (от неё зависит длина поплавкового рычага) и углу установки. Мультиклапан для цилиндрического баллона не подходит к тороидальному, и наоборот.
Вентиляционная коробка и трубка
Если баллон установлен в нише внутри багажника, мультиклапан закрывают герметичной коробкой. От неё под днище выводят гофрированные вентиляционные трубки, через которые проходят и газовые магистрали. При утечке газ уходит наружу, а не скапливается в салоне.
- Трубка должна быть цельной, без трещин и заломов.
- Выход под днищем нельзя направлять на выхлопную систему.
- Крышка коробки должна прилегать плотно, уплотнитель не должен быть пересохшим.
Тороид, установленный снаружи под днищем, такой коробки не требует, но его мультиклапан нужно защитить от грязи и ударов.
Заправочное устройство

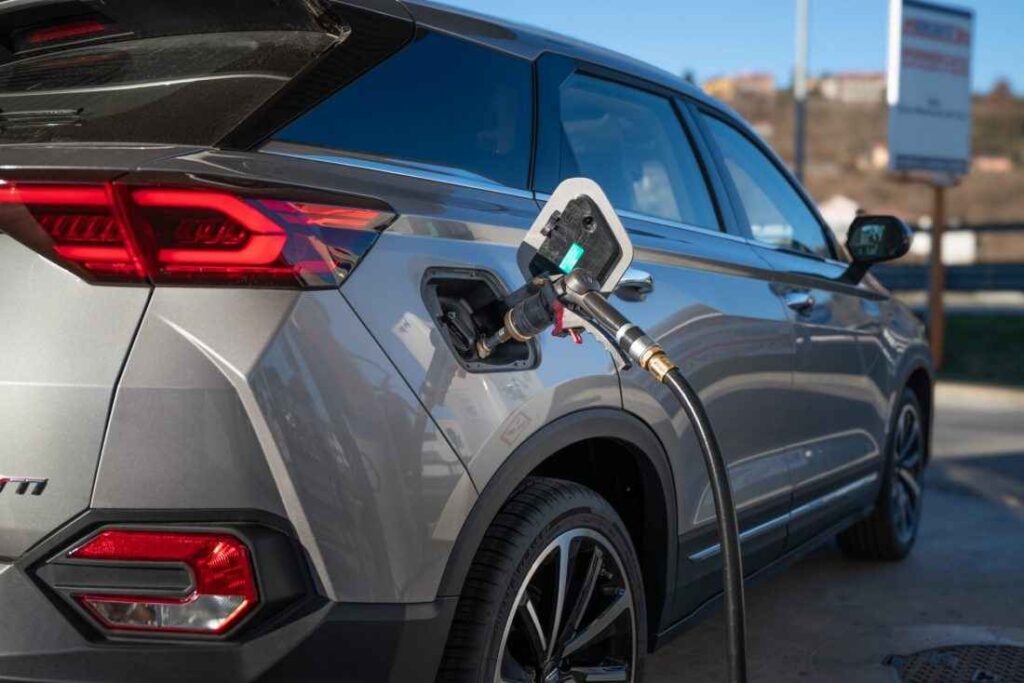

Выносное заправочное устройство (ВЗУ) монтируют в бампер, лючок бензобака или на кронштейн. Внутри него стоит обратный клапан. Тип присоединительного разъёма должен соответствовать заправочным станциям региона, а трубка от ВЗУ к мультиклапану — быть закреплена без натяга. Крышка защищает клапан от пыли, которая со временем нарушает его герметичность.
Эксплуатация и обслуживание
Давление в баллоне со сжиженным газом определяется не количеством газа, а температурой и составом смеси. Пропан даёт более высокое давление паров, чем бутан, поэтому зимой на заправках продают смесь с повышенным содержанием пропана, а летом — с большей долей бутана. Требования к автомобильному сжиженному газу в Европе задаёт стандарт EN 589.
- Периодически проверяйте ремни и кронштейны крепления баллона: ослабленное крепление при резком торможении создаёт нагрузку на трубки и мультиклапан.
- Следите за показаниями указателя уровня. Если баллон при заправке набирает заметно больше 80 % объёма, отсекатель неисправен.
- Запах газа в салоне или багажнике — повод сразу перекрыть вентили и проверить систему, а не продолжать поездку.
- Перед сваркой кузова или покраской с сушкой в камере баллон демонтируют.
Баллон с рук: чек-лист
- Шильда читается полностью, есть знак официального утверждения по Правилам № 67.
- Срок службы, указанный изготовителем и отсчитываемый от даты изготовления, не истёк.
- Нет вмятин, глубокой коррозии, следов сварки и перекраски поверх шильды.
- Мультиклапан подходит по углу и высоте, все его элементы на месте.
- Размеры совпадают с нишей запасного колеса и креплениями.
После любых работ с баллоном или магистралями систему проверяют на герметичность течеискателем или мыльным раствором, а установку и оформление изменений в конструкции выполняют на сертифицированной станции. Подходящие комплектующие ГБО и сопутствующие автоаксессуары можно подобрать в каталоге Винтехпостач, сверяясь с маркировкой своего баллона.
